Pruebas de Resistencia de Aislamiento(Megger)

Pruebas de Resistencia de Aislamiento(Megger)

OBJETIVO.

Verificar que los aislamientos del transformador bajo prueba cumplen con la resistencia mínima soportable bajo la operación a la que serán sometidos, así como de comprobar la no inadecuada conexión entre sus devanados y tierra para avalar un buen diseño del producto y que no exista defectos en el mismo.

INSTRUMENTOS DE MEDICION Los instrumentos de medición que se emplearán en esta prueba dependen del grado de exactitud de la lectura de la resistencia de aislamiento que se quiera conocer.

NORMAS DE REFERENCIA.

Las presentes especificaciones están referidas a lo estipulado en las normas:

• IEEE C57.12.90-1993 "IEEE Standard test code for liquid - inmersed distribución, power, and regulating transformers and IEEE guide for short - circuit testing of distribution and power transformers".
• IEEE 43-1974



METODO DE PRUEBA.

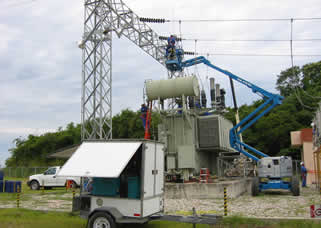

El método de prueba de la resistencia de aislamiento de un transformador es el de medición directa con el instrumento de medición (Megger).

PROCEDIMIENTO.

El significado de la resistencia de aislamiento generalmente requiere de cierta interpretación y depende básicamente del diseño, sequedad y limpieza de los aislantes que envuelven al transformador. El procedimiento de prueba para la medición de la resistencia de aislamiento de un transformador está descrito en la norma IEEE C57.12.90 y contiene básicamente los siguientes puntos claves :

• La temperatura de los devanados y del líquido aislante deben estar cercanos a 20° C.
• Todos los devanados deben estar inmersos en el mismo liquido aislante.
• Todos los devanados deben de estar cortocircuitados.
• Todas las boquillas del transformador deben estar en su lugar.
• Todas las terminales que no se consideran en la prueba así como la carcaza y el tanque deberán conectarse a tierra mientras se aplique el voltaje de prueba.


• Deben seguirse las indicaciones de cada instrumento de medición dependiendo del que se trate teniéndose como mínimas las siguientes:


  • Megger analógico. Primeramente se debe seleccionar el voltaje de prueba de acuerdo a la tabla 1 que son las recomendaciones del fabricante ya que no se cuenta con normas publicadas que contengan una especificación más detallada:


Tabla 1. Voltaje de prueba para diferentes voltajes de referencia.

Voltaje nominal de referencia (V)	Voltaje de prueba (V)
Menos de 115	250
115	250 o500
230	500
460	500 o 1000

Como una regla general, el voltaje de prueba debe ser aplicado hasta que se registre una lectura que no cambie en un margen de 15 segundos o la lectura final que observa en el transcurso de 60 segundos. En circuitos capacitivos se deberá ejercer la tensión de prueba por un minuto o más si es necesario completar la carga de la muestra. La norma IEEE 43-1974 marca que es imposible de especificar el valor de la resistencia de aislamiento que debe ser medida para la cual un devanado fallará eléctricamente, pero en motores las lecturas mínimas generalmente figuran en 2 MW para tensiones nominales de hasta 460 V.

La figura 1 muestra el diagrama elemental de conexiones del Megger analógico, donde el devanado bajo prueba puede ser cualquiera de los ya mencionados antes. Una vez terminadas las conexiones se debe girar la palanca a una velocidad tal que la aguja del instrumento se estabilice y se encienda el led de color verde y tomar la lectura. Si el led de color rojo se enciende significa que el valor medido se deberá multiplicar por 10.

El voltaje aplicado para la medición de la resistencia de aislamiento a tierra deberá ser incrementado en un tiempo no mayor a 15 segundos y después de ser retenido en su valor de prueba durante un minuto y se deberá reducir gradualmente en no más de 5 segundos a un valor de un cuarto o menos del valor máximo que se haya registrado.

Las pruebas de resistencia de aislamiento deberán realizarse con los circuitos de igual voltaje conectados entre sí y los circuitos de diferente voltaje deberán ser probados por separado, por ejemplo:

• Alta tensión vs. Baja tensión
• Alta tensión vs. Tierra
• Baja tensión vs. Tierra
• Neutro vs. Tierra (En el caso de que el neutro no esté conectado directamente a tierra)



Esta prueba se realiza con la finalidad de incrementar la exactitud del estado de prueba de los aislamientos de un transformador, y en el caso de que no sea suficiente con la prueba de resistencia de aislamiento, se recomienda laPRUEBA DE INDICE DE POLARIZACIONyPRUEBA DE INDICE DE ABSORCION

La prueba debe ser interrumpida inmediatamente si la lectura de la corriente comienza a incrementarse sin estabilizarse.

Podrían presentarse descargas parciales durante las pruebas de resistencia de aislamiento que puedan causar al transformador bajo prueba y también arrojar resultados erróneos en los valores de las lecturas de medición, para este caso se deberá hacer una pausa y continuar posteriormente con la prueba.

Después de que la prueba haya sido completada se deberán aterrizar por un periodo de tiempo suficiente para liberar cualquier carga que haya quedado atrapada.

Figura 1 Conexiones del Megger analógico para la medición de la
resistencia de aislamiento de un transformador.

CRITERIOS DE APROBACIÓN.
No hay una buena cifra para determinar si una lectura de una resistencia de aislamiento es buena o mala, pero una buena guía es la de considerar 1 MW por cada 1000 Volts de prueba aplicados como una cifra mínima. Esto es aplicable a motores y transformadores.
